كيف يتم طحن درافيل الدرفلة؟
يتم طحن درافيل الدرفلة بهدف صيانتها وإصلاحها. يؤثر هذا الإجراء بشكل مباشر على الأداء الأمثل والعمر التشغيلي للدرافيل، ويتم تنفيذه لإزالة العيوب والأضرار. من خلال إزالة كمية صغيرة من المادة من السطح، يساعد طحن الدرافيل على استعادة الشكل والهندسة الأصلية للدرفيل.
في هذا المقال من مجلة مجموعة ماز، نستعرض أنواع طحن درافيل الدرفلة، ومكوّنات عملية الطحن، وكيفية تنفيذها. وفي الختام، نعرض النقاط المهمة التي يجب مراعاتها أثناء عمليات الطحن.
تتناول هذه المقالة المواضيع التالية:
أنواع طحن درافيل الدرفلة
في كلٍّ من خطوط درفلة الشرائط على الساخن وخطوط درفلة الشرائط على البارد، تلعب الدرافيل دورًا حاسمًا في تشكيل صفائح الفولاذ. لذلك، تُعدّ الفحوصات الدورية وصيانة الدرافيل أمرًا ضروريًا، ويجب إصلاح أي تلف عند الحاجة. فعلى سبيل المثال، نظرًا لأن الصفائح المدرفلة على البارد تتطلب جودة سطح عالية، فإن أي عيب في سطح الدرفيل ينتقل مباشرة إلى المنتج المدرفل على البارد.
إحدى الطرق المستخدمة لإزالة العيوب السطحية في درافيل مصانع الدرفلة هي الطحن. وللطحن أنواع مختلفة، يُستخدم كل نوع منها لغرض محدد. وتشمل ماكينات الطحن: الطحن الأسطواني بين المراكز، والطحن الأسطواني بدون مراكز، والطحن الداخلي، والطحن السطحي.
اعتمادًا على حجم وشكل وطريقة تثبيت قطعة العمل، يتم تطبيق عمليات طحن مختلفة. وتشمل الطرق الشائعة لطحن درافيل مصانع الدرفلة الطحن بدون مراكز والطحن الأسطواني بين المراكز.
مطحنة درفلة عكسية على البارد عالية الدقة، مُصمَّمة لتحقيق سُمك موحّد، وجودة سطح فائقة، وأداء موثوق على المدى الطويل.

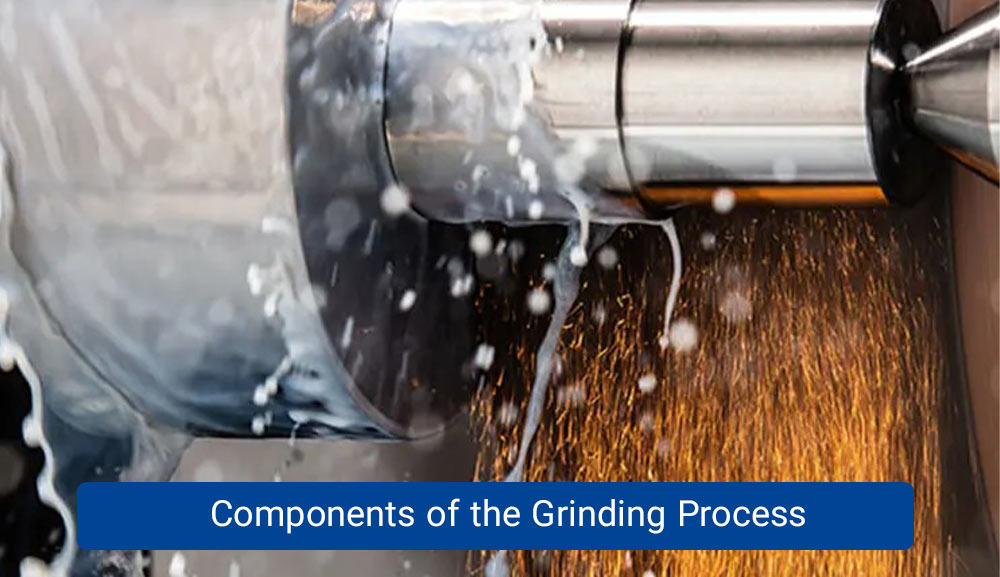

مكوّنات عملية الطحن
أهم مكوّن في عملية الطحن هو حجر الجلخ (عجلة الطحن). يقوم حجر الجلخ بإزالة المادة من السطح، وهو مصنوع من حبيبات كاشطة مرتبطة معًا بواسطة مادة رابطة قوية جدًا. تتميز هذه المواد الكاشطة بصلادة وقوة عاليتين جدًا. ولطحن درافيل مصانع الدرفلة يمكن استخدام مواد كاشطة مثل أكسيد الألومنيوم أو نيتريد البورون المكعّب (CBN). كما يمكن استخدام كربيد السيليكون، إلا أنه غير مناسب جدًا لطحن المكوّنات الفولاذية.
يتم اختيار حجم الحبيبات الكاشطة بناءً على درجة نعومة السطح المطلوبة. تتكوّن ماكينة الطحن من محرك تشغيل وقاعدة للماكينة. يقوم المحرك بتدوير حجر الجلخ بالسرعة المطلوبة، بينما تقوم القاعدة بتثبيت قطعة العمل داخل الحامل. ومن المكوّنات الأساسية الأخرى في عملية الطحن نظام التبريد، الذي يُستخدم لمنع الارتفاع المفرط في درجة حرارة قطعة العمل أثناء التشغيل.
تعتمد نتيجة عملية الطحن إلى حدٍّ كبير على الإجهاد المتولد بين حجر الجلخ والدرفيل عند نقطة التلامس. ويتأثر الإجهاد في منطقة الطحن بعدة عوامل، من بينها سرعة حجر الجلخ، وسرعة الدرفيل، ومعدل التغذية العرضية أو الطولية، ومعدل عمق القطع، وكذلك نوع ومعدل تدفق سائل التبريد.
كيف يتم تنفيذ طحن درافيل الدرفلة؟
في بداية عملية الطحن، يتم نقل الدرفيل إلى ماكينة الطحن باستخدام رافعة علوية ووضعه على الدعامات الثابتة. يهدف طحن الدرافيل إلى إزالة العيوب السطحية، وتحسين الجودة، وتشكيل التاج المطلوب على سطح الدرفيل. ويشير التاج إلى الانحناء الموجود في الدرافيل المستخدمة في خطوط الدرفلة على الساخن والبارد، ويجب فحصه بعناية.
تتكوّن عملية الطحن من ثلاث مراحل:
- الطحن الخشن: يُستخدم لإزالة المادة بشكل أساسي وتشكيل التاج.
- الطحن نصف النهائي: يُستخدم لضبط وتحسين التاج الذي تم تشكيله خلال مرحلة الطحن الخشن.
- الطحن النهائي: يُستخدم لتلميع السطح وتجهيزه لخط الدرفلة المتتالية.
فيما يلي شرح عمليات طحن درافيل مصانع الدرفلة باستخدام طريقتي الطحن الأسطواني بين المراكز والطحن بدون مراكز.
في الطحن الأسطواني بين المراكز، يتم طحن السطح الأسطواني الخارجي وأكتاف الدرفيل. في هذه الطريقة، يتم تثبيت قطعة العمل بين المراكز أو تركيبها على ظرف. تقوم المحركات بتدوير الدرفيل وحجر الجلخ بسرعات مختلفة.
نظرًا لأن الدرافيل المستخدمة في خطوط درفلة الشرائط كبيرة الحجم وثقيلة الوزن، فإن الطاولة وقطعة العمل تبقيان ثابتتين بينما يقوم حجر الجلخ بحركة ترددية. تستطيع ماكينات طحن الدرافيل طحن درافيل يصل قطرها إلى 1.8 متر. ولهذا السبب، يُطلق على الطحن الأسطواني بين المراكز أيضًا اسم الطحن المحوري، حيث يتم تثبيت قطعة العمل على محور رأسي أو أفقي.
في الطحن بدون مراكز لدرافيل مصانع الدرفلة، يتم دعم قطعة العمل بواسطة شفرة إسناد. في هذا النوع من الطحن، لا يحتاج الدرفيل إلى التثبيت بين المراكز أو باستخدام تجهيزات أخرى، ولا يتطلب وجود نظام دفع محوري لتدوير قطعة العمل. يتم وضع الدرفيل بين حجر الجلخ وعجلة التنظيم، حيث تقوم عجلة التنظيم بالضغط عليه باتجاه حجر الجلخ.
يدور كلٌّ من حجر الجلخ وعجلة التنظيم باتجاه عقارب الساعة، بينما يدور الدرفيل بعكس اتجاه عقارب الساعة. وخلال هذه العملية، تقوم شفرة الإسناد الموجودة أسفل الدرفيل بتوفير الدعم. ونظرًا لعدم تطبيق قوة على أطراف قطعة العمل في هذه الطريقة، فهي مناسبة بشكل خاص لطحن الدرافيل الطويلة.
النقاط التي يجب مراعاتها أثناء الطحن
أثناء طحن درافيل الدرفلة، يجب مراعاة عدة نقاط مهمة، من بينها:
- يجب تثبيت الدرافيل بدقة على الماكينة.
- لمنع حدوث الانحناء أثناء عملية الطحن، يجب تثبيت قطعة العمل بإحكام باستخدام الطاولات المغناطيسية أو الظروف أو التجهيزات المناسبة.
- لتجنّب الاهتزاز—خصوصًا عند الحاجة إلى دقة أبعاد عالية—يجب تجنّب الأسطح غير المستمرة.
- قبل البدء بعملية الطحن، يجب تنعيم عنق الدرفيل باستخدام أدوات كاشطة.
- طوال جميع مراحل الطحن، يجب قياس قطر الدرفيل بشكل متكرر ودقيق، كما يجب تصحيح انحرافات التاج خلال مرحلة الطحن الخشن.
- يجب الحفاظ على تركيز سائل التبريد ضمن النطاق القياسي في جميع الأوقات.
- يجب اختيار مادة حجر الجلخ بحيث لا تكون لينة جدًا ولا قاسية جدًا.
الخلاصة
في هذا المقال من مجموعة ماز، تناولنا موضوع طحن درافيل مصانع الدرفلة. وبيّنا أن درافيل الدرفلة على الساخن والبارد تحتاج إلى فحص وصيانة دوريين لمنع انتقال العيوب إلى صفائح الفولاذ. وتُعدّ عملية الطحن إحدى الطرق الفعّالة لإزالة الأضرار السطحية عن الدرافيل.
كما تمت مناقشته، تساهم هذه العملية بشكل كبير في تحقيق الأداء الأمثل للدرافيل وزيادة عمرها التشغيلي. وقد استعرض هذا المقال أنواع طحن درافيل الدرفلة، ومكوّنات عملية الطحن، وإجراءات التشغيل المتبعة. وفي الختام، تم عرض أهم النقاط التي يجب مراعاتها أثناء طحن الدرافيل.
الأسئلة الشائعة
يُعدّ الطحن ضروريًا لإزالة العيوب السطحية، واستعادة الهندسة الأصلية للدرفيل، وضمان تشكيل التاج بالشكل الصحيح. تسهم هذه العملية في تحسين جودة المنتج، وتعزيز أداء الدرفلة، وإطالة العمر التشغيلي للدرافيل.
يعتمد تكرار عملية الطحن على ظروف التشغيل مثل حمل الدرفلة، ونوع المادة، ومعدل تآكل السطح، وحجم الإنتاج. وعادةً ما يتم طحن الدرافيل بعد عدد معيّن من دورات الدرفلة أو عند اكتشاف عيوب سطحية أو انحرافات في الأبعاد.
أكثر الطرق شيوعًا هي الطحن الأسطواني بين المراكز والطحن بدون مراكز. كما يمكن استخدام طرق أخرى مثل الطحن الداخلي والطحن السطحي، وذلك حسب تصميم الدرفيل وتطبيقه.
تشمل المواد الكاشطة الشائعة أكسيد الألومنيوم ونيتريد البورون المكعّب (CBN). كما يمكن استخدام كربيد السيليكون، إلا أنه لا يُنصح به عادةً لطحن الدرافيل الفولاذية نظرًا لأدائه الأقل.
