كل ما يتعلق بطريقة تصنيع الأنابيب الملحومة واختلافها عن الأنابيب غير الملحومة
تُعَدّ الأنابيب الملحومة من أكثر أنواع الأنابيب استخدامًا في مختلف الصناعات. وبفضل طريقة تصنيعها الخاصة، يتم استخدامها في التطبيقات الإنشائية والصناعية وكذلك في خطوط نقل السوائل. تتم عملية تصنيع الأنابيب الملحومة عبر خطوات دقيقة ومدروسة هندسيًا، حيث يتم تشكيل الصفائح الفولاذية إلى هيئة أنبوب من خلال الدرفلة واللحام.
إن فهم عملية وطريقة تصنيع الأنابيب الملحومة لا يساعد فقط في استيعاب أدائها بشكل أفضل، بل يلعب أيضًا دورًا مهمًا في اتخاذ قرارات أكثر دقة في المشاريع الإنشائية والصناعية. وفي هذا المقال، نهدف إلى تقديم مراجعة شاملة لكيفية تصنيع الأنابيب والبروفيلات الملحومة، مزاياها، مراحل إنتاجها، أنواع اللحام، المقارنة مع الأنابيب غير الملحومة، وأهم الاعتبارات عند الشراء. تابع معنا للحصول على رؤية متكاملة حول هذا المجال الصناعي المهم.
تتناول هذه المقالة المواضيع التالية:
- ما هو الأنبوب الملحوم وما أنواعه؟
- مراحل وطريقة تصنيع الأنابيب الملحومة
- أنواع اللحام في الأنابيب الملحومة
- المعايير المعتمدة في إنتاج الأنابيب الملحومة
- مقارنة بين الأنابيب الملحومة والأنابيب غير الملحومة (مانسمان)
- الاستخدامات الشائعة للأنابيب الملحومة
- الاعتبارات الأساسية عند اختيار وشراء الأنابيب الملحومة
- الخلاصة

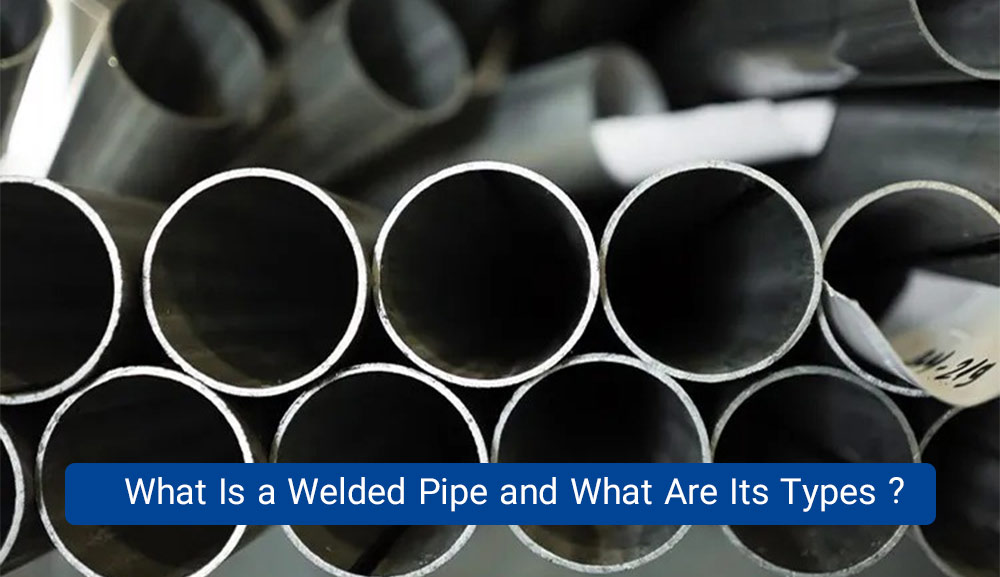

ما هو الأنبوب الملحوم وما أنواعه؟
الأنبوب الملحوم هو نوع من الأنابيب الفولاذية يتم إنتاجه عن طريق ثني الصفيحة الفولاذية إلى شكل أسطواني ثم لحام حافتيها معًا. وتُسهّل هذه الطريقة في الإنتاج تصنيع الأنابيب الملحومة وتجعلها أقل تكلفة مقارنةً بأنواع الأنابيب الأخرى. وتشمل الأنواع الرئيسية للأنابيب الملحومة ما يلي:
- الأنبوب ذو اللحام المستقيم (ERW): يُنتَج من خلال اللحام بالمقاومة الكهربائية، ويُستخدم غالبًا في التطبيقات الإنشائية والصناعية.
- الأنبوب الحلزوني (SAW): يُنتَج بلف الصفيحة بشكل حلزوني، ويُعد مناسبًا لخطوط نقل المياه أو الغاز أو النفط ذات الضغط العالي.
- أنابيب SAW الطولية: مُصمَّمة للأقطار الكبيرة والاستخدامات الخاصة مثل نقل السوائل الثقيلة.
عادةً ما يتم إنتاج هذه الأنابيب إلى جانب خطوط تصنيع الأنابيب والبروفيلات. ومن المهم فهم ما هو البروفيل وكيف يختلف عن الأنابيب لتحقيق استيعاب تقني أفضل.
من أبرز مزايا الأنابيب الملحومة:
- تكلفة أقل مقارنةً بالأنابيب غير الملحومة
- تنوع واسع في المقاسات والسماكات
- إنتاج سريع وعلى نطاق واسع
- مناسبة لمختلف المشاريع، من الإنشاءات إلى الصناعات البتروكيميائية
لقد جعلت هذه المزايا من الأنابيب الملحومة أحد أكثر الخيارات شيوعًا للمشاريع ذات الميزانيات المحدودة وللاستخدامات العامة.
مراحل وطريقة تصنيع الأنابيب الملحومة
يتضمن إنتاج الأنابيب الملحومة عدة خطوات متخصصة تؤدي معًا إلى الحصول على منتج عالي الجودة ومتوافق مع المعايير. وفيما يلي المراحل الرئيسية:
- توريد وتحضير الصفائح الفولاذية (لفائف أو ألواح):
يتم تجهيز الصفائح الفولاذية سواء على شكل لفائف أو ألواح. وتؤثر جودة الصفيحة في البداية بشكل أساسي على قوة ومتانة الأنبوب النهائي. - تشكيل الصفيحة إلى شكل أنبوب (باستخدام الدرفلة):
في هذه المرحلة، التي يجب تنفيذها بعناية لتفادي التشققات أو التجاعيد، تمر الصفيحة عبر بكرات لتأخذ تدريجيًا الشكل الأسطواني. - لحام الوصلة الطولية:
بعد التشكيل، يتم وصل الحافتين بواسطة أحد طرق اللحام التالية:
- اللحام بالمقاومة الكهربائية (ERW): شائع الاستخدام للأنابيب ذات الأقطار الصغيرة.
- اللحام بالقوس المغمور (SAW): يُستخدم للأنابيب ذات الأقطار الكبيرة والسماكات العالية.
- الاختبارات غير الإتلافية (NDT) لجودة اللحام:
لضمان جودة اللحام، تُجرى طرق اختبار غير إتلافية مثل الاختبار بالموجات فوق الصوتية أو التصوير الإشعاعي لاكتشاف العيوب الداخلية أو السطحية دون إتلاف الأنبوب. - القطع، اختبار الضغط، التنظيف، والتعبئة:
في المرحلة النهائية، يتم قطع الأنابيب حسب الأطوال المحددة، ثم إخضاعها لاختبار الضغط، وتنظيفها، وتعبئتها. كل مرحلة، بدءًا من تحضير الصفيحة وصولًا إلى التعبئة النهائية، تؤثر بشكل مباشر على جودة المنتج.
أنواع اللحام في الأنابيب الملحومة
إحدى أهم المراحل في تصنيع الأنابيب الملحومة هي لحام الوصلة الطولية، حيث يحدد قوة الأنبوب وعمره الافتراضي. والطريقتان الرئيسيتان للحام هما:
اللحام بالمقاومة الكهربائية (ERW):
يتم لحام الحواف باستخدام التيار الكهربائي دون الحاجة إلى معدن حشو. تمتاز هذه الطريقة بسرعة عالية، وصلات متجانسة، وتكلفة منخفضة. وتُستخدم عادةً في الإنتاج الضخم للأنابيب خفيفة إلى متوسطة الاستخدام.
اللحام بالقوس المغمور (SAW):
مناسب للأنابيب السميكة وذات الضغط العالي. حيث تذوب القطبية (الإلكترود) تحت مسحوق تدفق واقٍ لتكوين خط اللحام. ويُستخدم هذا النوع على نطاق واسع في التطبيقات الثقيلة مثل خطوط أنابيب النفط والغاز.
الفروقات العملية:
يُعد ERW أفضل للأنابيب الدقيقة الجدار، المنتَجة بكميات كبيرة وبدرجة عالية من الدقة. أما SAW فيُفضَّل للأنابيب السميكة ومرتفعة القوة في التطبيقات المتخصصة.

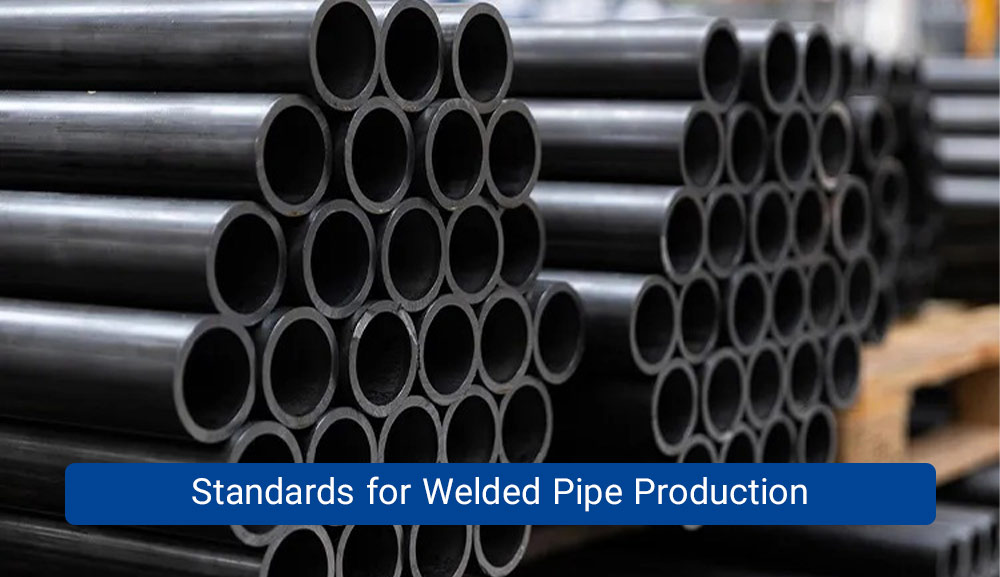

المعايير المعتمدة في إنتاج الأنابيب الملحومة
الالتزام بالمعايير الدولية يُعَد مبدأً أساسيًا لضمان جودة وأمان ومتانة الأنابيب الملحومة. ومن أبرز هذه المعايير:
- API (المعهد الأمريكي للبترول): خاص بأنابيب نقل النفط والغاز.
- ASTM (الجمعية الأمريكية للاختبار والمواد): يحدد الخصائص الميكانيكية والكيميائية بدقة.
- DIN (المعهد الألماني للتقييس): يُستخدم في الصناعات الأوروبية ذات متطلبات الجودة العالية.
تُعدّ مجموعة ماز من أبرز المصنّعين للآلات المتقدمة في مجال تصنيع الأنابيب الملحومة، حيث تقدّم حلولاً متكاملة لمطاحن الأنابيب تغطي مجموعة واسعة من الأقطار والمواد. وتوفّر خطوط إنتاج الأنابيب الملحومة عالية التردد دقة وكفاءة ومتانة لتلبية متطلبات قطاعات البناء والسيارات والتطبيقات الصناعية. اكتشف آلة تصنيع الأنابيب الملحومة للاطّلاع على النماذج المصمّمة خصيصاً لاحتياجات إنتاجكم.
مقارنة بين الأنابيب الملحومة والأنابيب غير الملحومة (مانسمان)
على الرغم من أن الأنابيب الملحومة شائعة بفضل تكلفتها المنخفضة وسهولة إنتاجها، إلا أن الأنابيب غير الملحومة لا تزال مُفضلة في بعض التطبيقات.
المزايا والعيوب:
- الأنابيب الملحومة: تنوّع في المقاسات، إنتاج سريع، تكلفة أقل، لكنها أقل مقاومة للضغوط العالية بسبب خط اللحام.
- الأنابيب غير الملحومة: قوة أعلى، ومقاومة أفضل للتشققات والتسرب، مناسبة للسوائل ذات الضغط ودرجات الحرارة العالية، لكنها أكثر تكلفة في الإنتاج.
التطبيقات:
- الأنابيب غير الملحومة: خطوط النفط والغاز والبتروكيماويات والبخار ذات الضغط العالي.
- الأنابيب الملحومة: الإنشاءات، البيوت الزجاجية، خطوط الأنابيب منخفضة الضغط، والهياكل الخفيفة.
الاستخدامات الشائعة للأنابيب الملحومة
نظرًا لتكلفتها المناسبة، وتنوع مقاساتها، وسهولة تصنيعها، تُستخدم الأنابيب الملحومة في العديد من الصناعات:
- صناعة الإنشاءات: تُستخدم في الهياكل الفولاذية، والسقالات، وحتى في خطوط الغاز داخل المدن.
- خطوط نقل الغاز والمياه: شائعة الاستخدام في أنظمة الضغط المنخفض إلى المتوسط ضمن البنية التحتية الحضرية.
- صناعتا السيارات وبناء السفن: يُستخدم نوع خاص من الأنابيب رقيقة الجدار يُعرف باسم “أنابيب الأثاث” في التطبيقات الدقيقة، بفضل سطحها الأملس وقابليتها للتشكيل.
الاعتبارات الأساسية عند اختيار وشراء الأنابيب الملحومة
- يجب الالتزام بمعايير الإنتاج (API وASTM وDIN).
- يجب أن تتوافق السماكة والقطر ونوع اللحام مع متطلبات التطبيق.
- يجب التحقق من شهادات الجودة وتقارير الاختبارات قبل الشراء.
الخلاصة
تُعَد الأنابيب الملحومة من أبرز الخيارات للاستخدامات الصناعية والإنشائية، حيث توفر توازنًا جيدًا بين التكلفة وسرعة الإنتاج والتنوع في الاستخدام. ويساعد الالتزام بالمعايير، واختيار المقاسات المناسبة، وضمان جودة اللحام على تحقيق تطبيق آمن وفعّال لها.
الأسئلة الشائعة
يُصنَع الأنبوب الملحوم عن طريق ثني الصفيحة الفولاذية إلى شكل أسطواني ولحام حافتيها معًا. ويمكن أن يكون خط اللحام مستقيمًا (ERW) أو حلزونيًا (SAW).
تُستخدم في مجال الإنشاءات، وخطوط نقل المياه والغاز ذات الضغط المنخفض إلى المتوسط، وصناعة السيارات، وبناء السفن، وكذلك في صناعة الأثاث.
يمكن استخدامها في الضغوط المتوسطة، ولكن في البيئات ذات الضغط العالي جدًا يُوصى عادةً باستخدام الأنابيب غير الملحومة.
