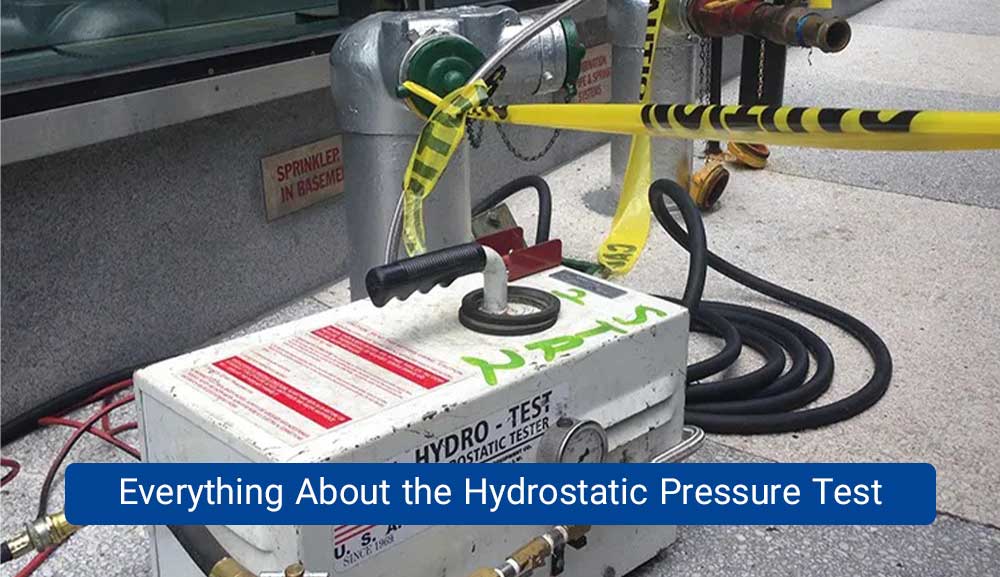

كل ما يتعلق باختبار الضغط الهيدروستاتيكي
تم تصميم اختبار الضغط الهيدروستاتيكي خصيصًا للصناعات التي تتعامل مع مختلف أنواع الأنابيب وأوعية الضغط. ولضمان السلامة والصحة وحسن أداء الأنابيب وأوعية الضغط، يجب إجراء اختبارات هيدروستاتيكية دورية، وهي اختبارات غير إتلافية تمامًا. وبالإضافة إلى الفحص والاختبار أثناء مرحلة التصنيع، فإن الاختبارات الهيدروستاتيكية الدورية تساعد على منع المخاطر المحتملة.
يُجرى اختبار الضغط الهيدروستاتيكي نفسه بطريقتين: طريقة الغلاف المائي (Water Jacket) وطريقة من دون الغلاف المائي (Non-Water Jacket). وسيتم شرح كلتا الطريقتين بالتفصيل في هذا المقال. وهناك اختبار غير إتلافي آخر يُستخدم عادةً لاكتشاف العيوب وهو الاختبار بالموجات فوق الصوتية، الذي يعتمد على الموجات فوق الصوتية. ويمكنك أيضًا قراءة شرح أكثر تفصيلًا وإجراءات هذا الاختبار في هذا المقال. وإذا كنت تنوي شراء جهاز اختبار هيدروستاتيكي، فبقراءة هذا المقال من مجلة Mazs Group ستحصل على المعلومات اللازمة.
تتناول هذه المقالة المواضيع التالية:

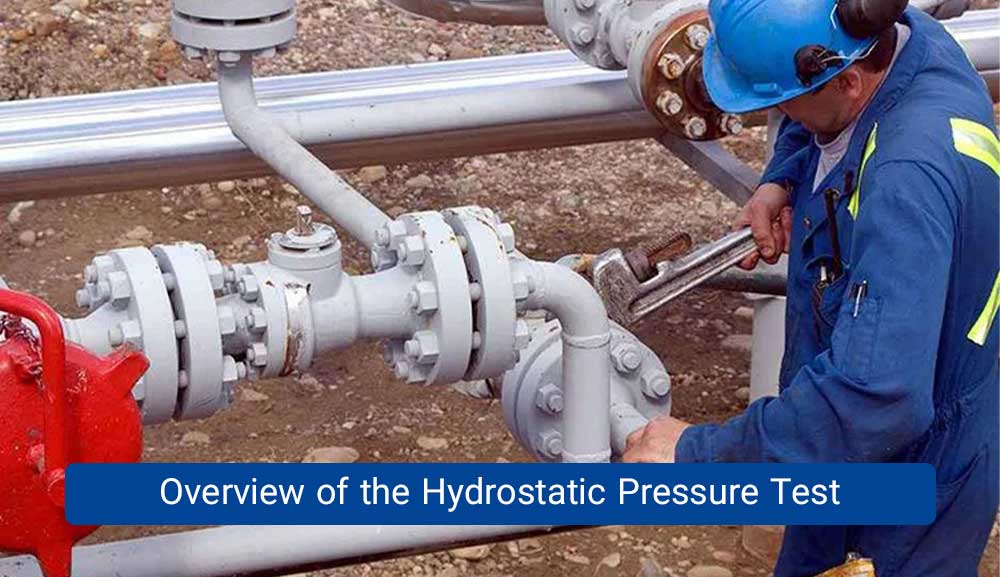

نظرة عامة على اختبار الضغط الهيدروستاتيكي
أولاً، نود أن نستعرض اختبار الضغط الهيدروستاتيكي. إذا كنت تخطط لشراء جهاز اختبار هيدروستاتيكي، فإن معرفة هذه المعلومات ستفيدك. يُعد الاختبار الهيدروستاتيكي اختبارًا غير إتلافي يُستخدم للتحقق من المتانة والقوة والكشف عن التسرب في أوعية الضغط. وتنقسم الأوعية الصناعية إلى فئتين: أوعية ملحومة وأوعية غير ملحومة. وتُستخدم الأوعية غير الملحومة للسوائل التي تتطلب حساسية وضغطًا عاليًا، مثل خزانات غاز CNG والهيدروجين والأكسجين والغازات الخاملة. قبل إجراء الاختبار الهيدروستاتيكي، يجب إيقاف تشغيل الأوعية ثم فحصها. ومن الضروري أن يتم هذا الاختبار بواسطة مختصين مزودين بأجهزة متطورة وحديثة. ويمكن شراء أحدث أجهزة الاختبار الهيدروستاتيكي من Mazs Group بأفضل الأسعار.
لاختبار الضغط الهيدروستاتيكي على الأوعية، يتم اعتماد معايير مختلفة بحسب مادة الوعاء ونوع السائل، مثل: المعيار الوطني 6792 (اختبار الأسطوانات الفولاذية غير الملحومة)، 14953 (اختبار الأسطوانات المركبة)، 8237 (اختبار أسطوانات الأسيتيلين الملحومة)، 869 (اختبار الأسطوانات الفولاذية الملحومة)، 12864 (اختبار الأسطوانات المصنوعة من الألمنيوم)، و6792 (اختبار أوعية CNG غير الملحومة).
تتميز أجهزة الاختبار الهيدروستاتيكي للأنابيب والأوعية عادةً بمستشعرات ضغط إبرية تتراوح من 0 إلى 600 بار ومن 0 إلى 800 بار.
تُعدّ مجموعة ماز شركة صناعية رائدة متخصّصة في تصنيع الآلات المتقدمة لصناعات الأنابيب والبروفيلات. ومع خبرة تمتد لأكثر من 20 عاماً، تقدّم معدات عالية الجودة وموثوقة مثل أجهزة الاختبار الهيدروستاتيكي وخطوط قصّ الطول. ويضمن دعمها الفني وخدمة ما بعد البيع تشغيلًا سلساً وكفاءة قصوى.
اختبار الضغط الهيدروستاتيكي أو التمدد الحجمي (الاختبار الهيدروستاتيكي)
يُجرى اختبار الضغط الهيدروستاتيكي أو التمدد الحجمي للكشف عن التسربات أو الشقوق في أجسام الأوعية والأنابيب. ومن الضروري أن يتم فحص أوعية الضغط بهذا الاختبار بعد كل خمس سنوات من الاستخدام. في الاختبار الهيدروستاتيكي، يُملأ الوعاء أو الأنبوب بسائل ملوّن لإزالة الهواء بالكامل، ثم يُرفع ضغط النظام إلى 1.5 مرة من ضغط التشغيل ويُحافظ عليه ثابتًا لمدة زمنية محددة للكشف عن أي تسرب.
لا يقتصر استخدام الأجهزة الهيدروستاتيكية على اختبار جودة معدات الضغط فحسب، بل تُستخدم أيضًا لقياس مستويات السوائل في الأوعية، والتحكم في ضغوط السوائل، وغير ذلك. سواءً كنت تعمل في صناعات النفط أو الغاز أو البتروكيماويات أو السيارات أو البناء وتحتاج إلى هذا الجهاز المتطور، يمكنك طلبه من Mazs Group للحصول على أفضل جودة وخدمات ما بعد البيع.
يُجرى اختبار الضغط الهيدروستاتيكي بطريقتين: الغلاف المائي وبدون الغلاف المائي (أو التمدد المباشر). وفيما يلي سيتم شرح كلتا الطريقتين بالتفصيل.
1- الغلاف المائي (اختبار الغلاف المائي)
يُعد الغلاف المائي إحدى طرق اختبار الضغط الهيدروستاتيكي للأنابيب والأوعية والأسطوانات. في هذه الطريقة، يُملأ الوعاء أو الأنبوب بالماء ويُوضع داخل حجرة مملوءة أيضًا بالماء تُسمى الغلاف المائي. ثم يُعرّض الوعاء أو الأنبوب للضغط داخل الغلاف المائي لمدة زمنية محددة، مما يؤدي إلى تمدده. هذا التمدد يتسبب في انتقال جزء من ماء الحجرة إلى أنبوب زجاجي.
يُقاس التمدد الكلي بواسطة الأنبوب الزجاجي، ثم يُفرغ الضغط. يعود الوعاء عندها إلى شكله الأصلي، وإذا لم يعد فهذا يعني أن تمددًا دائمًا قد حدث. ولتحديد ما إذا كان الوعاء قادرًا على الاستمرار في العمل بأمان، يجب حساب الفرق بين التمدد الكلي والتمدد الدائم. وإذا كان الفرق كبيرًا، فهذا يدل على أن الوعاء غير آمن للاستعمال المستقبلي ويجب إخراجه من الخدمة.
2- بدون غلاف مائي (التمدد المباشر)
في هذه الطريقة من اختبار الضغط الهيدروستاتيكي، يُملأ الوعاء أو الأنبوب بكمية محددة من الماء ويُعرّض للضغط. بعد ذلك يتم تفريغ الضغط وقياس حجم الماء المُفرغ. ومن خلال قياس حجم الماء الذي دخل إلى الوعاء، وحجم الماء الخارج، والضغط أثناء الاختبار، يتم تحديد التمدد الكلي والتمدد الدائم.
الاختبار بالموجات فوق الصوتية
إلى جانب الاختبار الهيدروستاتيكي، هناك اختبار غير إتلافي آخر يُستخدم للكشف عن العيوب في الأوعية والأنابيب وهو الاختبار بالموجات فوق الصوتية (UT)، الذي يعتمد على الموجات فوق الصوتية. في هذا الاختبار، تُرسل الموجات الناتجة عن محوّل (Transducer) بترددات تتراوح بين 5 و25 ميغاهرتز نحو الجزء المستهدف. وإذا كان الجزء يحتوي على عيوب مثل الشقوق أو المسامية أو التجاويف أو التآكل، فإن الموجات تصطدم بها وتنعكس مرة أخرى.
تظهر هذه الموجات المنعكسة على الشاشة على شكل إشارات تحتاج إلى تحليل من قِبل خبراء لتحديد عمق وحجم وموقع العيوب المحتملة. ومن مميزات هذا الاختبار سرعته العالية في مراقبة الجودة، وقوة اختراق الموجات، وتكلفته المنخفضة.
يمكن للاختبار بالموجات فوق الصوتية الكشف عن العيوب السطحية وتحت السطحية على حد سواء، وتقييم العيوب الصغيرة التي قد تصل إلى 0.1 ملم. ويساعد هذا الاختبار في تحديد مدى التآكل والتلف والشقوق وغيرها. وعند اكتشاف أي ضرر في خطوط الأنابيب، يجب تطبيق طرق إصلاح فورية وموثوقة لمعالجة تسربات الأنابيب الفولاذية.
شراء جهاز اختبار هيدروستاتيكي من Mazs Group مع خدمات ما بعد البيع
تُعد مجموعة Mazs الصناعية عضوًا في جمعية صناعات الصلب الصينية، وحاصلة على شهادات ISO9000 وCE. وبخبرة تتجاوز عقدين في تصنيع وتجارة الآلات الخاصة بصناعات الأنابيب والبروفيلات، تقدّم Mazs Group أجهزة اختبار هيدروستاتيكي بأعلى جودة وبأفضل الأسعار. وعند طلبك جهاز اختبار هيدروستاتيكي من Mazs Group، ستستفيد أيضًا من خدمات ما بعد البيع والدعم الكامل من الخبراء.
- التركيب والإعداد الاحترافي: منذ لحظة وصول الجهاز، تكون Mazs Group إلى جانبك. حيث يقوم مهندسون مهرة بتركيب جهاز الاختبار الهيدروستاتيكي وإعداده بأقصى دقة وسرعة، استنادًا إلى المخططات الأساسية، مما يترك لك راحة البال دون أي قلق.
- الصيانة والإصلاح المضمونان: تمتد خدمات Mazs Group إلى ما بعد التركيب والإعداد، حيث يقدّم أفضل المتخصصين الإيرانيين والصينيين تدريبات لتقليل التكاليف المستقبلية، إضافةً إلى خدمات الصيانة والإصلاح في موقع العمل.
- ضمان لمدة عام ودعم مدى الحياة: من المزايا الأخرى لشراء هذا الجهاز لاختبار الضغط الهيدروستاتيكي أو أي معدات أخرى من Mazs Group هو حصولك على ضمان لمدة عام واحد مع دعم وخدمات مستمرة مدى الحياة.
لشراء جهاز اختبار هيدروستاتيكي عالي الجودة وموفّر من حيث التكلفة، والاستفادة من جميع هذه المزايا، تواصل الآن مع خبراء فريق Mazs Group المحترف.
الخلاصة
في هذا المقال، استعرضنا اختبار الضغط الهيدروستاتيكي. ويُعد الاختبار الهيدروستاتيكي واحدًا من الاختبارات غير الإتلافية للأوعية والأنابيب والأسطوانات، ويُستخدم لقياس الجودة والكشف عن العيوب. يُجرى الاختبار الهيدروستاتيكي بطريقتين: الغلاف المائي وبدون الغلاف المائي (المعروف أيضًا بالتمدد المباشر)، وقد تم شرح كلتا الطريقتين هنا. كما أشرنا إلى اختبار غير إتلافي آخر وهو الاختبار بالموجات فوق الصوتية، الذي يعتمد على الموجات فوق الصوتية.
إذا كنت بحاجة لاختبار الجودة وتشخيص العيوب في أوعية الضغط والأنابيب والأسطوانات في صناعاتك، فلا بد من شراء جهاز اختبار هيدروستاتيكي آمن وعالي الجودة. يقدّم فريق Mazs Group المحترف أفضل أجهزة الاختبار الهيدروستاتيكي بأفضل الأسعار مع دعم كامل وخدمات ما بعد البيع. تواصل معنا الآن.
الأسئلة الشائعة
اختبار الضغط الهيدروستاتيكي هو طريقة غير إتلافية تُستخدم للتحقق من قوة ومتانة وكشف التسرب في أوعية الضغط والأنابيب والأسطوانات، وذلك عن طريق ملئها بسائل وتطبيق الضغط عليها.
يضمن الاختبار الهيدروستاتيكي السلامة والموثوقية وحسن أداء أوعية الضغط والأنابيب من خلال الكشف عن التسربات أو الشقوق أو العيوب قبل حدوث أي عطل.
ينبغي فحص أوعية الضغط كل خمس سنوات للتأكد من بقائها آمنة وقابلة للعمل.
