جدول أوزان الأنابيب الفولاذية غير الملحومة وكيفية حسابها
يُعد جدول أوزان الأنابيب الفولاذية غير الملحومة (مانسمان) مرجعًا مهمًا لتحديد وزن الأنابيب، مما يضمن الاستخدام الصحيح لها في المشاريع ودقة تقدير التكاليف. وتُستخدم الأنابيب غير الملحومة على نطاق واسع في مختلف الصناعات، حيث يساعد جدول سماكات جدار الأنابيب الفولاذية غير الملحومة هذه الصناعات في اختيار الأنبوب المناسب لمشاريعها من خلال تزويدها بوزن الأنبوب، مما يُحسّن الكفاءة في النهاية. ولتحديد وزن الأنبوب، يجب معرفة سُمك جداره وقطره الخارجي. فيما يلي سنستعرض بمزيد من التفصيل كيفية حساب وزن الأنابيب غير الملحومة.
تتناول هذه المقالة المواضيع التالية:
ما هو الأنبوب غير الملحوم؟
قبل مناقشة جدول أوزان الأنابيب الفولاذية غير الملحومة، نحتاج أولاً إلى فهم ما هو الأنبوب غير الملحوم أو أنبوب مانسمان. ففي خط إنتاج أنابيب مانسمان، يتم تصنيع الأنابيب دون أي لحامات. حيث تتحول كتل الفولاذ إلى أنابيب باستخدام طرق مثل الصب المركزي، أو البثق، أو الصب بالرش، مما يُلغي الحاجة إلى اللحام. وتتميز الأنابيب غير الملحومة بمقاومة عالية للضغط ودرجات الحرارة المرتفعة والمواد المسببة للتآكل. ويكمن استخدامها الأساسي في نقل السوائل مثل الغاز والنفط والماء، وخاصة في صناعات النفط والغاز والبتروكيماويات.
تُعدّ مجموعة ماز اسماً موثوقاً في الحلول الصناعية، متخصّصة في معدات وتقنيات تصنيع الأنابيب. نحن نوفر آلات عالية الجودة لإنتاج الأنابيب سواء غير الملحومة أو الملحومة. اكتشفوا آلة تصنيع الأنابيب الملحومة المتقدمة لدينا للحصول على تصنيع أنابيب فعّال ودقيق.

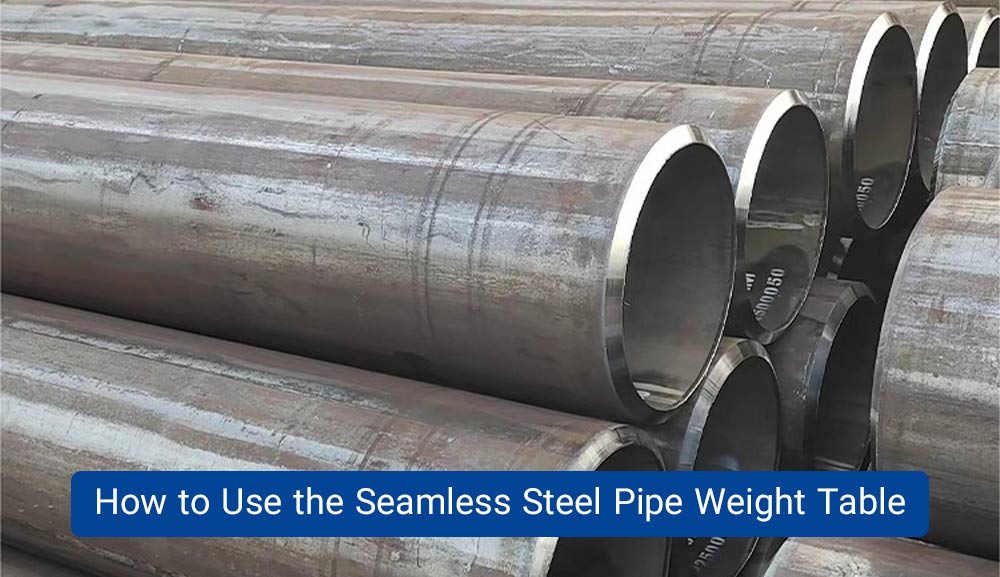

كيفية استخدام جدول أوزان الأنابيب الفولاذية غير الملحومة
عندما تكون هناك حاجة لاستخدام الأنابيب غير الملحومة في مشروع ما، فإن الوزن والسماكة والقطر تصبح عوامل أساسية. لذلك فإن جدول سماكة جدار الأنابيب الفولاذية غير الملحومة، أو جدول أوزان الأنابيب الفولاذية، يساعد في اختيار أنبوب مانسمان المناسب للمشروع. وعند اختيار الأنبوب، من المهم أيضًا مراعاة المعايير الرئيسية لأنابيب مانسمان والتعرّف عليها جيدًا.
لاستخدام جدول أوزان الأنابيب الفولاذية غير الملحومة، يجب أولاً تحديد القطر الخارجي للأنبوب (OD) وسماكة الجدار أو جدول السماكة (Schedule). عادةً ما يُحدد القطر الخارجي بالملليمتر أو البوصة، بينما قد تكون جداول السماكة مثل 20، 40، 80، وغيرها. بعد ذلك، من خلال تحديد القطر الخارجي وسماكة الجدار في الجدول، يمكنك معرفة الوزن التقريبي لكل متر. ولحساب الوزن الكلي لعدة أمتار من الأنبوب، يكفي ضرب طول الأنبوب المطلوب في الوزن لكل متر. ويجب أن يتوافق مقاس الأنبوب مع متطلبات المشروع والمعايير المعمول بها. كما تُدرج جداول الأنابيب الفولاذية غير الملحومة القياسية أيضًا المعايير التصنيعية لأنابيب مانسمان.
كيفية حساب وزن الأنبوب
بالإضافة إلى استخدام جدول أوزان الأنابيب الفولاذية غير الملحومة، يمكنك حساب وزن الأنبوب باستخدام الصيغة التالية. في هذه الصيغة، تكون سماكة الجدار والقطر الخارجي بالملليمتر، والطول بالأمتار، والكثافة بالكيلوغرام لكل سنتيمتر مكعب. والوزن الناتج للأنبوب يكون بالكيلوغرام.
وزن الأنبوب = ((القطرالخارجي−سماكةالجدار)×سماكةالجدار×3.14×طولالأنبوب×الكثافة)1000\dfrac{((القطر الخارجي – سماكة الجدار) × سماكة الجدار × 3.14 × طول الأنبوب × الكثافة)}{1000}1000((القطرالخارجي−سماكةالجدار)×سماكةالجدار×3.14×طولالأنبوب×الكثافة)
أهمية استخدام جدول الأوزان
تكمن أهمية استخدام جدول أوزان الأنابيب الفولاذية في عدة جوانب أساسية. إذ يؤثر وزن الأنبوب بشكل مباشر على التسعير والتكلفة الإجمالية للمشروع، مما يجعل الرجوع إلى جدول أوزان الأنابيب الفولاذية غير الملحومة أمرًا ضروريًا. كما أن هذا العامل ينعكس أيضًا على تكاليف النقل. ويُعد استخدام جدول سماكة جدار الأنابيب الفولاذية غير الملحومة وتحديد وزنها أمرًا بالغ الأهمية للصناعات التي تتعامل مع المشاريع عالية الضغط، حيث يجب اختيار الوزن وسماكة الجدار بدقة. ويساهم الاطلاع على وزن الأنبوب كذلك في تحقيق دقة أكبر في التركيب وتحسين أداء المشروع.
الخلاصة
في هذه المقالة من مجموعة Maz، ناقشنا جدول أوزان الأنابيب الفولاذية غير الملحومة وقدمنا جزءًا منه. بعد تحديد القطر الخارجي للأنبوب وسماكته، ينبغي عليك إيجاد وزنه في جدول أوزان الأنابيب الفولاذية. وبالإضافة إلى استخدام الجدول، يمكنك أيضًا حساب وزن الأنبوب باستخدام المعادلة. إن الاستفادة من جدول سماكة جدار الأنابيب الفولاذية غير الملحومة يُعَد أمرًا بالغ الأهمية لتقدير التكاليف، وعمليات التركيب، وتحسين الأداء.
الأسئلة الشائعة
يساعد جدول الأوزان في اختيار مقاس الأنبوب المناسب للمشاريع، وتقدير التكاليف بدقة، وضمان التركيب الصحيح، خصوصًا في التطبيقات الصناعية أو عالية الضغط.
تحتاج إلى القطر الخارجي (OD)، وسماكة الجدار (أو الجدول/Schedule)، وطول الأنبوب. تُستخدم هذه القيم إما مع جدول الأوزان أو مع صيغة الحساب.
اضرب وزن الأنبوب لكل متر (من الجدول أو المعادلة) في الطول الكلي المطلوب للأنبوب.
