أنواع درافيل (بكرات) الدرفلة وتطبيقاتها
في صناعة الصلب، تُستخدم عملية الدرفلة لتحويل الصفائح أو الكتل الفولاذية إلى أنابيب وغيرها من المنتجات الفولاذية. في هذه العملية، تتعرّض المادة الخام للتشكيل من خلال مرورها ذهابًا وإيابًا بين درافيل (بكرات) الدرفلة. ونظرًا لإمكانية تنفيذ عمليات الدرفلة على الساخن أو على البارد، فإن نوع ومواصفات الدرافيل المستخدمة تختلف تبعًا لظروف التشغيل. لذلك، يُعدّ الاختيار الصحيح لدرافيل الدرفلة أمرًا بالغ الأهمية، إذ إن أي خطأ بسيط في اختيار أنواع درافيل الدرفلة قد يؤدي إلى انخفاض جودة المنتج أو حدوث اضطرابات في خط الإنتاج. ومن أجل تمكين الاختيار السليم لمعدات الدرفلة ومكوّناتها، يستعرض هذا المقال أولًا عملية الدرفلة وأنواعها، ثم يقدّم مراجعة تفصيلية لمختلف أنواع درافيل الدرفلة.
تتناول هذه المقالة المواضيع التالية:
أنواع درافيل الدرفلة ودورها في جودة المنتجات الفولاذية
تُعدّ درافيل الدرفلة أدوات أسطوانية تلعب دورًا حيويًا في مطاحن الدرفلة. فمن خلال تطبيق ضغط مُتحكَّم فيه على الصفائح أو الكتل الفولاذية، تقوم هذه الأدوات بتغيير سُمكها أو مساحة مقطعها العرضي وتشكيل المنتج وفق الأبعاد المطلوبة. وتعتمد الجودة النهائية للصفائح الفولاذية وغيرها من المنتجات الفولاذية على نوع الدرافيل المستخدمة وطريقة ترتيبها داخل مطحنة الدرفلة. وتُصنَّف درافيل الدرفلة إلى أنواع مختلفة بناءً على وظيفتها، والمواد المصنوعة منها، وترتيبها داخل المطحنة.
مطحنة درفلة عكسية على البارد عالية الدقة، مُصمَّمة لتحقيق سُمك موحّد، وجودة سطح فائقة، وأداء موثوق على المدى الطويل.

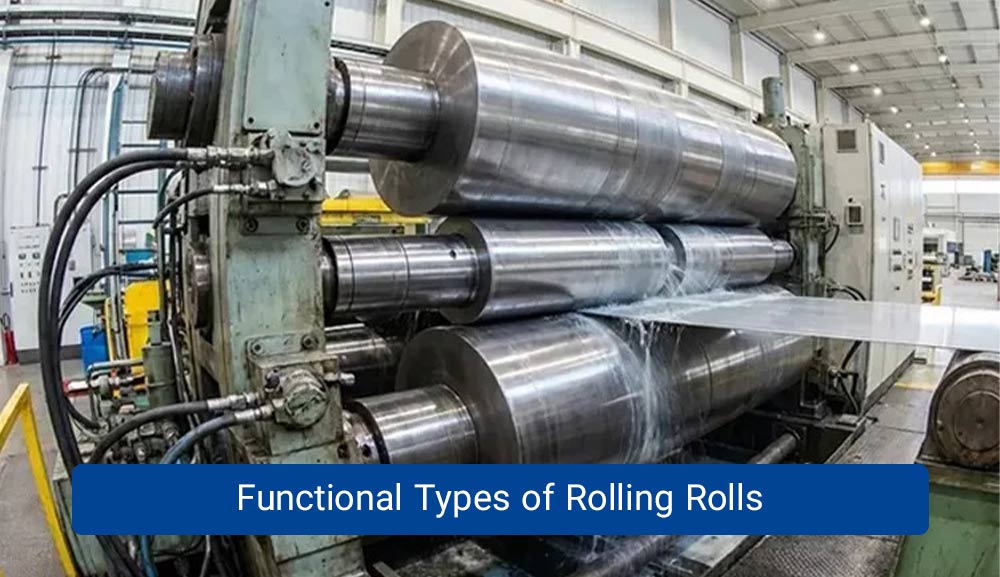

الأنواع الوظيفية لدرافيل الدرفلة
يتم تصنيف كل نوع من درافيل الدرفلة وفقًا للوظيفة التي يؤديها:
- درافيل العمل:
تكون هذه الدرافيل على تماس مباشر مع الصفائح أو الكتل الفولاذية، وتُطبّق أعلى ضغط على المعدن. وتؤدي الدور الأساسي في تقليل سُمك الصفائح. ويجب أن يتمتّع سطح درافيل العمل بنعومة عالية جدًا ومقاومة كبيرة للتآكل. - الدرافيل الوسيطة :
في مطاحن الدرفلة على البارد، تُوضَع الدرافيل الوسيطة بين درافيل العمل ودرافيل الدعم بهدف توزيع القوى بشكل متساوٍ على عرض الصفيحة. ويساعد ذلك على منع تلف المادة وتحسين التجانس والدقة في الأبعاد. - درافيل الدعم :
تكون درافيل الدعم أكبر حجمًا من درافيل العمل، وتعمل على منع انحنائها أو تعرّضها للتلف. وتُصنَع أسطحها من مواد عالية المتانة، مما يضمن استقرار عملية الدرفلة واستمرارية الإنتاج بجودة ثابتة. - درافيل سندزيمير:
يُعد نظام درافيل سندزيمير نوعًا آخر من درافيل الدرفلة، وهو قادر على إنتاج صفائح فولاذية رقيقة جدًا بدقة عالية. في هذا النظام تكون درافيل العمل صغيرة للغاية، بينما تتحمّل درافيل الدعم معظم الضغط المُطبَّق. - درافيل التسوية:
تُستخدم هذه الدرافيل لتسوية الصفائح وإزالة الانحناءات أو التشوّهات. ويؤدي استخدامها إلى الحصول على صفائح فولاذية ذات سُمك موحّد وأسـطح ناعمة ومتجانسة.
المواد المستخدمة في درافيل الدرفلة
تلعب مادة درافيل الدرفلة دورًا حاسمًا في جودة المنتج. إذ تُصنَّع معظم الدرافيل من الفولاذ السبائكي، نظرًا لما يوفّره من مزيج مثالي من الصلادة والمتانة ومقاومة التآكل، مما يتيح أداءً مستقرًا في ظل درجات الحرارة المرتفعة المصاحبة لعمليات الدرفلة.
يُعدّ الاختيار الصحيح لدرافيل الدرفلة أمرًا بالغ الأهمية، خاصةً عند الأخذ في الاعتبار الفروق بين الدرفلة على الساخن والدرفلة على البارد. ففي الدرفلة على البارد تُعدّ الدقة البُعدية عاملًا حاسمًا، بينما تُشكّل مقاومة درجات الحرارة المرتفعة والتشوّه المعيار الأساسي في الدرفلة على الساخن.
يضمن استخدام درافيل الفولاذ السبائكي في عمليات الدرفلة إنتاج صفائح أو كتل فولاذية متجانسة ذات جودة سطح عالية وتفاوتات دقيقة، مع الحفاظ في الوقت نفسه على استقرار عملية الدرفلة.
أنواع مطاحن الدرفلة بناءً على ترتيب الدرافيل
استنادًا إلى عدد الدرافيل وطريقة ترتيبها، تُصنَّف مطاحن الدرفلة كما يلي:
- مطاحن الدرفلة ثنائية الدرافيل :
يُعدّ هذا النوع أبسط أنواع مطاحن الدرفلة، حيث يستخدم درفيلين فقط، ويُستعمل بشكل رئيسي في الدرفلة الأولية للكتل الفولاذية. ويُستخدم هذا النوع في الدرفلة على الساخن أكثر من الدرفلة على البارد. - مطاحن الدرفلة ثلاثية الدرافيل:
تُستخدم مطاحن الدرفلة ثلاثية الدرافيل لإنتاج صفائح ذات سُمك موحّد. - مطاحن الدرفلة رباعية الدرافيل :
تتكوّن هذه المطحنة من درفيلَي عمل ودرفيلَي دعم، وتُستخدم في درفلة الصفائح الفولاذية التي تتطلّب دقة أبعادية أعلى. - مطاحن الدرفلة سداسية الدرافيل :
يتضمّن هذا التكوين درافيل العمل، والدرافيل الوسيطة، ودرافيل الدعم. وبفضل دقته العالية في التحكم بالسُمك والأبعاد، يُستخدم هذا النوع على نطاق واسع في عمليات الدرفلة على البارد.
مجموعة مازس – مورّد مطاحن الدرفلة على الساخن والبارد
تلعب معدات الدرفلة دورًا محوريًا في التحكم في السُمك، والتفاوتات البُعدية، وجودة السطح للصفائح والمقاطع الفولاذية. ومن المعروف أن اختيار مطحنة الدرفلة المناسبة، سواء كانت على الساخن أو على البارد، يؤثّر بشكل مباشر في كفاءة الإنتاج لدى الشركات. إذا كنتم تسعون إلى تجهيز خطوط الدرفلة لديكم، فيمكنكم الاعتماد على مطاحن الدرفلة على الساخن والبارد التي توفّرها مجموعة مازس. إذ تُمكّن هذه المعدات، بالاستفادة من أنواع مختلفة من درافيل الدرفلة، من إنتاج صفائح أو مقاطع ذات أبعاد متجانسة وجودة عالية. إضافةً إلى ذلك، يقدّم خبراء مجموعة مازس الدعم في جميع المراحل، بما في ذلك الاستشارات، والتركيب، والتشغيل التجريبي، وأعمال الصيانة عند الحاجة، مع ضمان دعم وخدمة ما بعد البيع مدى الحياة للمعدات.
الأسئلة الشائعة
درافيل الدرفلة هي مكوّنات أسطوانية تُستخدم في مطاحن الدرفلة لتشكيل الصفائح أو الكتل الفولاذية من خلال تطبيق ضغط مُتحكَّم فيه. وتلعب دورًا أساسيًا في تحديد السُمك، وجودة السطح، والدقة البُعدية، والجودة العامة للمنتجات الفولاذية.
تكون درافيل العمل على تماس مباشر مع الفولاذ، وهي المسؤولة عن تقليل السُمك. أمّا درافيل الدعم، وهي أكبر حجمًا، فتعمل على دعم درافيل العمل من خلال منع انحنائها وضمان استقرار التشغيل أثناء عملية الدرفلة.
تُستخدم الدرافيل الوسيطة بشكل رئيسي في مطاحن الدرفلة على البارد. حيث يتم وضعها بين درافيل العمل ودرافيل الدعم لتوزيع قوى الدرفلة بشكل متساوٍ، وتحسين الدقة البُعدية، وتقليل خطر تلف المادة.
